塑料土工格柵生產(chǎn)時(shí)的材料選配及工藝質(zhì)量控制要點(diǎn)

塑料土工格柵生產(chǎn)時(shí)的材料選配及工藝質(zhì)量控制要點(diǎn)kDb華塑集團(tuán)工程材料有限公司

一、塑料土工格柵生產(chǎn)時(shí)的材料選配kDb華塑集團(tuán)工程材料有限公司

塑料土工格柵的材料選擇直接影響到土工格柵產(chǎn)品的使用性能。因此，要求材料沖擊韌性好，耐環(huán)境性好，在長(zhǎng)期使用狀態(tài)下能夠保持性能穩(wěn)定等。kDb華塑集團(tuán)工程材料有限公司

1.以HDPE為主要原料，添加橡膠作為增韌改性劑，以達(dá)到改善HDPE耐環(huán)境應(yīng)力開裂的目的，用該配方生產(chǎn)的產(chǎn)品具有較高的耐低溫性，可在浩瀚地帶使用。我國西北地區(qū)、東北地區(qū)尤為適宜。kDb華塑集團(tuán)工程材料有限公司

2.以PP為主要原料，添加抗氧化劑，以提高PP的耐熱老化性，用該配方生產(chǎn)的土工格柵產(chǎn)品可在-23~70℃使用。kDb華塑集團(tuán)工程材料有限公司

備注：若在HDPE或PP中添加2%的炭黑，可抑制光老化，延長(zhǎng)土工格柵產(chǎn)品的使用壽命。kDb華塑集團(tuán)工程材料有限公司

山東華塑工程材料有限公司塑料土工格柵技術(shù)工藝：kDb華塑集團(tuán)工程材料有限公司

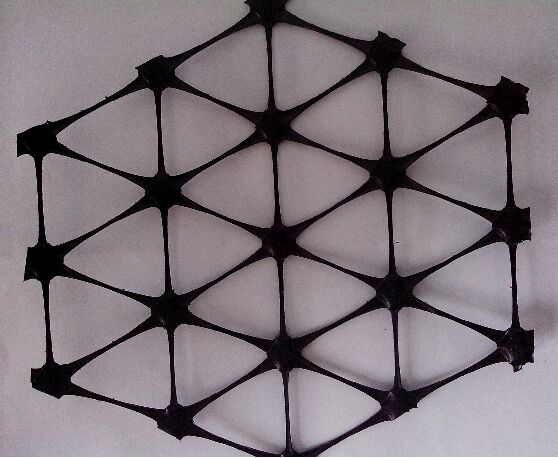

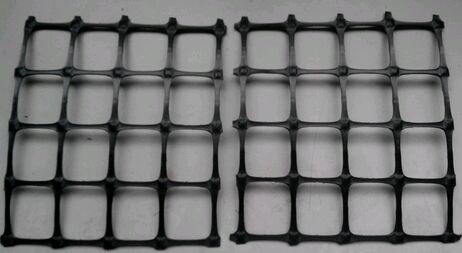

kDb華塑集團(tuán)工程材料有限公司

二、塑料土工格柵生產(chǎn)中工藝質(zhì)量控制要點(diǎn)kDb華塑集團(tuán)工程材料有限公司

1．板材的生產(chǎn) 板材的質(zhì)量直接影響到塑料土工格柵的性能。為保證樹脂的塑化，應(yīng)選用螺桿直徑為Φ150mm的高效單螺旋擠出機(jī)。所生產(chǎn)板材寬度為1.0-2.0m,厚度為2~5mm,表面應(yīng)平整光滑，無氣泡、分層或雜質(zhì)，厚度允許誤差為±0.2mm.kDb華塑集團(tuán)工程材料有限公司

2.網(wǎng)孔的加工 采用步進(jìn)自動(dòng)精密打孔機(jī)，打孔機(jī)頻率須與板材生產(chǎn)。拉伸速度相匹配，連續(xù)自動(dòng)進(jìn)行打孔。塑料格柵網(wǎng)孔直徑一般為Φ8~Φ15mm，孔距20mm以下，要求成型孔邊沿光滑、無飛邊，以保證后續(xù)拉伸的順利進(jìn)行。kDb華塑集團(tuán)工程材料有限公司

3.溫度的控制 預(yù)熱溫度是拉伸土工格柵尺寸均勻性的關(guān)鍵，它與生產(chǎn)速度有很大關(guān)系，一般拉伸HDPE板材時(shí)，溫度控制在140~160℃.由于溫度誤差范圍較小，加熱方式尤為重要，一般加熱介質(zhì)為水，通過電加熱器將水加熱到規(guī)定溫度，板材經(jīng)過預(yù)熱水箱均勻受熱，然后經(jīng)行拉伸成長(zhǎng)橢圓狀格柵。kDb華塑集團(tuán)工程材料有限公司

4.拉伸速度的控制 土工格柵是經(jīng)緩慢加熱拉伸，使聚合物分子鏈沿拉伸方向高度取向而成，其工藝要求較嚴(yán)格，拉伸速度決定著拉伸倍數(shù)和格柵物理學(xué)性能，一般拉伸倍數(shù)在5-8倍可調(diào)，未經(jīng)拉伸的土工格柵，拉伸強(qiáng)度僅為20-35Mpa，而經(jīng)高度拉伸取向土工格柵，其拉伸強(qiáng)度可達(dá)150Mpa.kDb華塑集團(tuán)工程材料有限公司

以上是山東華塑工程材料有限公司專業(yè)技術(shù)人員為您詳解的塑料土工格柵生產(chǎn)時(shí)的材料選配及工藝質(zhì)量控制要點(diǎn)，希望對(duì)您有所幫助，如果您有這方面的需求請(qǐng)聯(lián)系我們或來直接廠參觀訂購，總經(jīng)理及全體員工熱忱歡迎您的到來！kDb華塑集團(tuán)工程材料有限公司
